Produktbeschreibung
Produktübersicht:

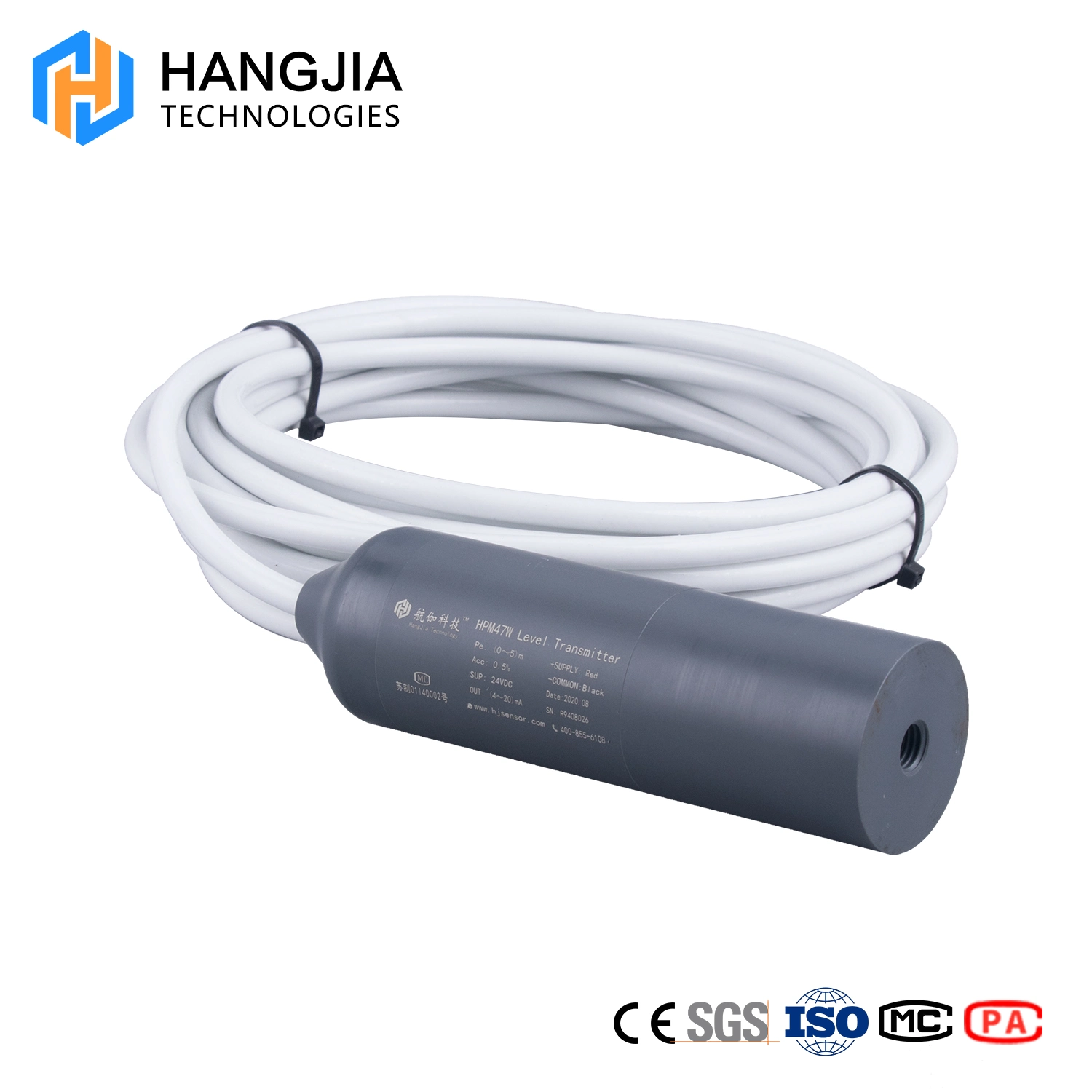

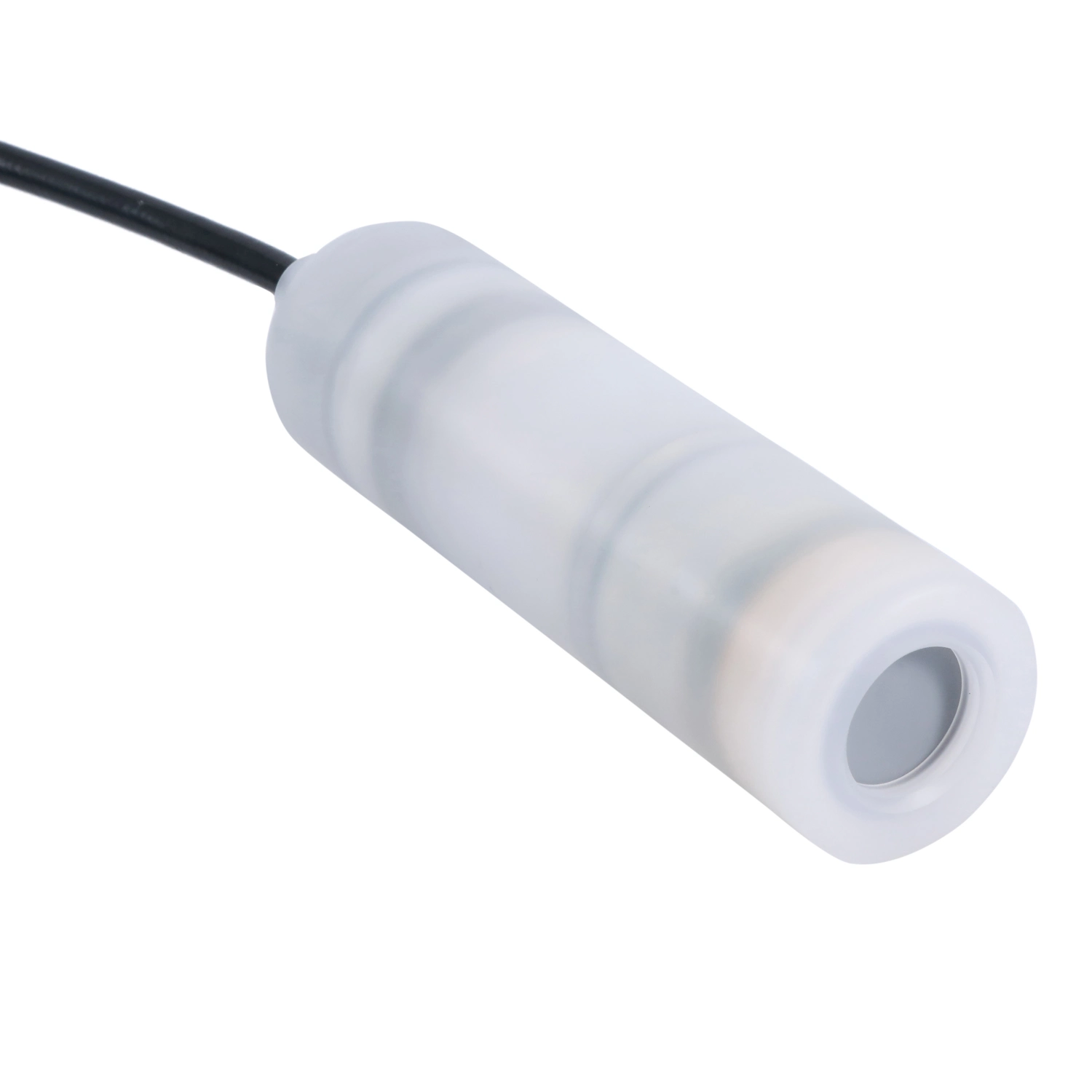

HPM47W-RPN untergetauchter Drucktransmitter ist alle versiegelten untergetauchte Struktur und nimmt keramische piezoresistive Drucksensor. Die Sonde in das gemessene Medium besteht aus korrosionsbeständigen Materialien wie PVC, PP, PTFE oder PVDF. Das Gas-Führungskabel nimmt spezielle Anti-korrosive Flüssigkeit Füllstand Draht, der vor allem für die Flüssigkeitsstandsmessung von Säure, Basis und anderen korrosiven Medien verwendet wird. Das Produkt ist eine zuverlässige Abdichtung mit mehreren Ausführungen in der Verbindung von Schale, Draht und anderen Verbindungen. Der gesamte Füll- und Versiegelungsprozess wird im Inneren übernommen, wodurch eine gute Lebensdauer des Produkts gewährleistet wird. Es ist weit verbreitet in der chemischen Industrie, Umweltschutz, Medizin, industrielle Prozesskontrolle und viele andere Gelegenheiten verwendet.
Funktionen:
- Sensor aus hochreinem Keramikmaterial (96 % Al2O3)
- Gesamer Schweißprozess
- Dichtung aus Fluorkautschuk
- Ganze Verguss-Prozess, hochmolekulares Sieb , Tau verhindern
- Integrierter Gewichtsblock im Produkt
Parameter:
| Druckbereich | ||||||
| Nennbereich (Manometer, kPa) | 50 | 100 | 200 | 500 | 1000 | 2000 |
| Min. Bereich (Manometer, kPa) | 20 | 60 | 120 | 250 | 500 | 1000 |
| Überlast (kPa) | 100 | 200 | 400 | 1000 | 1500 | 3500 |
| Hinweis: Die Messeinheit kann in mmH2O@ 4ºC, inH2O@4ºC usw. Umgerüstet werden Wenn m, mm usw. Als Einheiten verwendet werden, geben Sie bitte den Dichtewert des Messmediums an | ||||||
| Messmedium | |
| Mittlerer Typ | Jede der verschiedenen Flüssigkeiten, die mit Kontaktmaterialien kompatibel sind |
| Ausgangssignal/Stromversorgung | |
| Standard | Zwei Drähte: 4~20mADC /vs=10~30Vdc |
| Standard | Zwei Drähte: 4~20mADC+hart /vs=12~32Vdc |
| Standard | Drei Drähte: 0~5V usw. /vs=10~30Vdc |
| Standard | Vier Drähte: Modbus-RTU/RS485 /vs=3~8Vdc oder 10~30Vdc |
| Charatistik | |
| Genau | ±0, 5 % F. S. (typisch) ±0, 2 % F. S. (HART) * Genauigkeit gemäß IEC 60770 (nicht linear, Hysterese, Wiederholbarkeit) |
| Belastungsbeständig | 4~20mADC zwei Drähte: RL≤(U-10)/0.02Ω 4~20mADC+hart zwei Drähte: RL≤(U-12)/0.02Ω Spannung drei Drähte: RL> 10kΩ |
| Lange Stabilität | ±0, 2 % FS/Jahr |
| Reaktionszeit | Etwa 1ms |
| Startzeit | ≤3s |
| Temperaturdrift Charatistik | |
| Bereich Temperaturkompensation | -20~80ºC |
| Temperaturdrift Null | ±1, 0 % FS (innerhalb des Temperaturkompensationsbereichs ) |
| Temperaturdrift bei voller Temperatur | ±0, 8 % FS (innerhalb des Temperaturkompensationsbereichs ) |
| Umwelt | ||
| Temperaturbereich | Arbeitsumfeld Temperatur: -10~70ºC Messung Mediumstemperatur: -10~70ºC Lagertemperatur: -30~80ºC | |
| Schutzart | IP68 | |
| Elektrischer Schutz | ||
| Kurzschlussschutz | Dauerhaftigkeit | |
| Verpolungsschutz | Keine Beschädigung, Stromkreis funktioniert nicht | |
| Elektromagnetische Verträglichkeit | Konformität EN61326 | |
| Mechanische Stabilität | ||
| Vibrationen | 20g (20~5000Hz) | |
| Stoßfest | 20g (11ms) | |
| Isolierung | ||
| Isolationsbeständig | > 100MΩ, 500VDC | |
| Isolationsfestigkeit | 500Vac 50Hz Prüfspannung, 1min keine Ausfälle und Lichtbögen | |
Strcture-Material:
| Code | Position | Anweisung |
| DF | Sondengehäuse | PVDF, Dichte 1, 78g/cm3, Shore-Härte 77, geeignete Temperatur -10 ~ 140ºC |
| PC | PVC, Dichte 1, 45g/cm3, Shore-Härte 79, geeignete Temperatur -10 ~ 70ºC | |
| PP | PP, Dichte 0, 91g/cm3, Shore-Härte 72, geeignete Temperatur -10 ~ 100ºC | |
| PTFE | PTFE, Dichte 2, 17g/cm3, Shore-Härte 54 ~ 60, geeignete Temperatur -200 ~ 260ºC | |
| M5 | Sensor | Keramik Al2O3 96 % |
| F1 | O-Ring | FKM(Temperaturbereich -20~200ºC) |
| F2 | FFKM (Korrosionsschutz, Temperaturbereich -25~300 Grad) | |
| FE | Kabel | PTFE-Kabel, Außendurchmesser (7, 2±0, 2) mm |
| PU | PU-Kabel, Außendurchmesser (7, 2±0, 2) mm |
Gewicht (Einheit: G)
| Sonde | Kabel | ||||||
| Gehäusematerial | PVC | PP | PVDF | Kabelmaterial | PTFE | PU | |
| Gewicht | ~480 | ~430 | ~530 | Gewicht (1m) | ~60 | ~50 | |
Strukturzeichnungen:
* die Größe ist der Abstand zwischen der Induktionsmembran Und den Boden
Installation (Einheit: Mm)
| Abmessungen der Gewindemontage (W1) |
 Gewicht: ~450g |
1. Used für die Befestigung und Unterstützung des gesamten Produkts auf dem Oben
2. Neben G1 Gewinde können andere Gewinde bei Bedarf angepasst werden
Dient zur Sicherung und zum Unterhalt des gesamten Produkts auf der Oberseite
- Gewindemontage (W1) 4. Drahtklemme (W8)
- Oberer Verbindungsgewichtshammer (W2) 5. Schutzrohr
- Druckmessumformer 6. Schwerer Hammer für den unteren Anschluss (W3) *
Elektrischer Anschluss:
Schaltplan der elektrischen Verkabelung des Messumformers mit zweiadrigem Ausgang 4 ~ 20mADC
Schaltplan der elektrischen Verkabelung des Messumformers mit dreiadrigem Spannungsausgang
MODBUS-RTU /RS485 Ausgangsumformer Elektrischer Schaltplan Bestellanleitung:
Zertifizierung:
